Armoires d'équipement extérieur intégrées avec système d'alimentation rectificateur et système de ventilation intelligent
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO9001 |
| Numéro de modèle: | Pour les produits à base de plantes: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 3 à 4 semaines |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 5000 PCs/mois |
|
Détail Infomation |
|||
| Un compartiment:: | 19 pouces, 40U | Matériel des armoires: | d'acier galvanisé avec isolation |
|---|---|---|---|
| Dimension extérieure: | Pour les véhicules à moteur à combustion | Couleur: | RAL7032 gris |
| La porte: | Une entrée principale | Le revêtement: | revêtement extérieur anti-corrosif de poudre |
| Mettre en évidence: | Système de ventilation intelligent armoire de télécommunication extérieure,Armoires d'équipement extérieur à rectificateur intégré,Armoires d'équipement extérieur |
||
Description de produit
Armoires d'équipement extérieur intégrées avec système d'alimentation rectificateur et système de ventilation intelligent
1- Armoires d'équipement extérieur intégrées avec système d'alimentation rectificateur et système de ventilation intelligent:
● Construction en extérieur
● 40 racks (RU), rails standard 19
● Accès avant (accès arrière optionnel)
● Système de verrouillage à trois points anti-vol, cadenas de support
● Couche en poudre extérieure, anti-corrosion
● Couleur standard: gris clair, RAL7035.
● Entrée de câble au fond de l'armoire
● Inclure une barre de mise à la terre
● Mettez un bouchon de porte.
● Des solutions de refroidissement en option: ventilateur, climatiseur, échangeur de chaleur
2Paramètre technique des enceintes extérieures intégrées:
| Catégorie | Pour les appareils de surveillance des risques, le système de surveillance des risques est utilisé. | |
| Système | Dimension (en mm) | 482.0(W) *350.0(D) *13U(H) |
| Le poids | ≤ 20 kg ((sans le module rectificateur) | |
| Mode de refroidissement | Refroidissement naturel | |
| Mode d'installation | Installé sur un support de 19 pouces ou à l'intérieur de l'armoire | |
| Grade IP | Résistance à la corrosion | |
| Distribution du courant alternatif | Voltage d'entrée | 353 à 406Vac |
| Voltage d'entrée nominale | 380Vac | |
| Capacité d'entrée | 63A/3P | |
| SPD à courant alternatif | 20 kA/40 kA, 8/20 μs | |
| Distribution photovoltaïque | Voltage d'entrée | 120 à 425 Vac |
| Voltage d'entrée nominale | 340Vac | |
| Capacité d'entrée | Les produits de base doivent être soumis à des conditions spécifiques. | |
| SPD à courant alternatif | 20 kA/40 kA, 8/20 μs | |
|
DC Distribution
|
Voltage de sortie | -42 à 58 VDC,valeur nominale: -53,5 VDC |
| Capacité maximale | 24 kW | |
| Connexion à la batterie | 125A/1Px4 | |
| Disjoncteurs de charge |
Les éléments suivants doivent être utilisés pour les systèmes de détection des émissions: Les caractéristiques suivantes sont utilisées: |
|
| SPD à courant continu | 10 kA/, 8/20 μs | |
| Réducteur | Efficacité | La charge nominale ≥96%@340Vdc/53,5VDC |
| Puissance nominale | Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique. | |
| Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 55°C) | |
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Mode de refroidissement | Refroidissement forcé par ventilateur | |
| Contrôleur | Entrée de signal | 4 AI ((3 température de la batterie, 1 température ambiante), 6 DI ((SPD, 6 DI commun) |
| Sortie d'alarme | 4 contact à sec | |
| Port de communication | Interface LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Mode d'affichage | Disque LCD | |
|
Environnement
|
Température de fonctionnement | -40°C à +65°C |
| Température de stockage | -40°C à +70°C | |
| Humidité de fonctionnement | 0% à 95% (non condensé) | |
| Hauteur | 0~3000m ((Si l'altitude est comprise entre 2000m et 3000m, la température maximale de fonctionnement diminue de 1°C à mesure que l'altitude augmente de 200m.) |
|
3Système de refroidissement
4. contrôleur du système de redressement:
Le MC2600 est le contrôleur de puissance CC de nouvelle génération développé par MEGMEET. Il offre de nombreuses fonctionnalités et fonctions, ainsi qu'une interface plus robuste, conviviale et facile à utiliser.Un système de surveillance de la puissance est formé par ce module de surveillance avec les modules de rectificateur de Megmeet, les modules solaires et le cadre plug-in de distribution (ou cabinet de distribution), réalisant des opérations interactives dans les interfaces homme-machine, la surveillance de l'état de fonctionnement du système,gestion intelligente de la batterieLe contrôleur MC2600 fournit plusieurs interfaces de communication, telles que CAN, RS485, Ethernet et contacts secs.Les ports RS485 et Ethernet offrent une fonction d'extension flexible et un réglage des paramètres, le firmware et les journaux téléchargement/téléchargement, accès au système de moniteur à distance, et il peut réaliser la surveillance à distance.Le MC2600 peut être utilisé comme système séparé ou comme système hybride d'alimentation des modules rectificateurs et des modules solaires.
5- Composition du système:
régulateur MC2600 avec modules rectificateurs, modules solaires, générateurs diesel, cadre de distribution (ou
La figure 1 à 1 montre la solution de surveillance du système.
6. IVS ((Système de ventilation intelligent) Principe de fonctionnement:
Le système est un système de ventilation intelligent assurant la circulation de l'air, la filtration de l'air et le contrôle du refroidissement pour la salle de télécommunications.Il attire directement de l'air froid dans la salle de télécommunication de l'extérieur et évacue l'air chaud de la salle de télécommunication vers l'extérieur pour réaliser le refroidissement naturelLe système peut être utilisé seul ou intégré au dispositif de refroidissement du climatiseur.
Paramètres techniques
L'alimentation électrique: DC48V;
courant: 1A;
Le volume de l'air est de 560 CFM.
Le bruit: ≤ 55 dB;
Application: applicable à différents types d'armoires
7. Diagramme de travail:
| Les mains normales | Échec du climatiseur | Les principaux échecs | ||||||
| Je vous en prie. | La climatisation est allumée. | Je vous en prie. | Je vous en prie. | Après LVLD | ||||
| Température à l'intérieur du cabinet | < 35 °C | 35 à 40 °C | > 40 °C | < 35 °C | ≥ 35 °C | < 35 °C | ≥ 35 °C | |
| Conditionneur d'air | Je suis déconnecté. | Je suis déconnecté. | Réglage de la puissance | Je suis déconnecté. | Je suis déconnecté. | Je suis déconnecté. | Je suis déconnecté. | Je suis déconnecté. |
|
Il est intelligent. Système de ventilation |
Un ventilateur unique allume et commence à fonctionner | Plusieurs ventilateurs allumés et commencent à fonctionner | Je suis déconnecté. | Un ventilateur unique allume et commence à fonctionner | Plusieurs ventilateurs allumés et commencent à fonctionner | Un ventilateur unique allume et commence à fonctionner | Plusieurs ventilateurs allumés et commencent à fonctionner | Je suis déconnecté. |

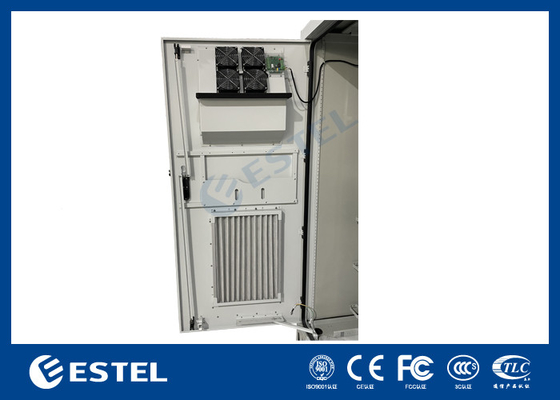

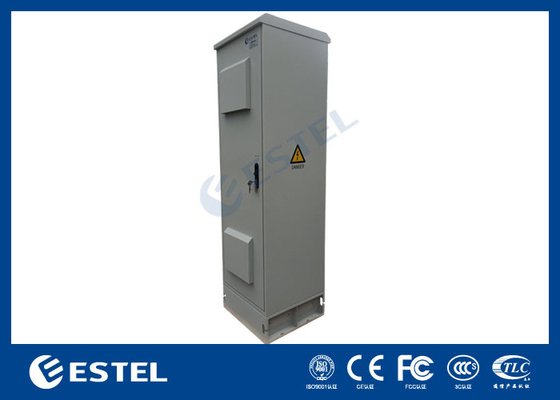

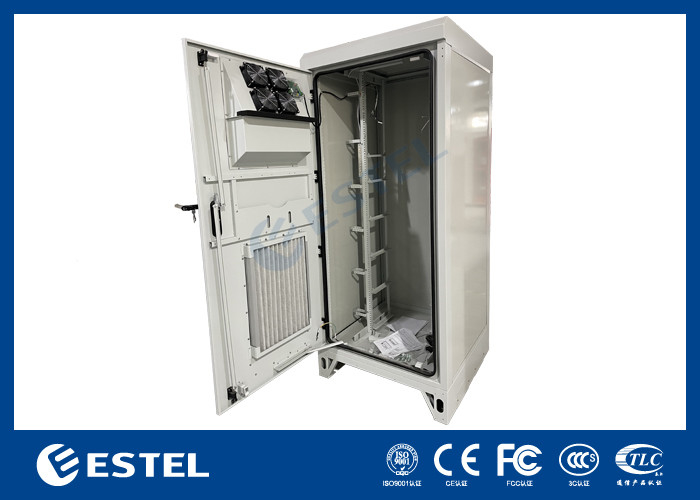

8Les photos du cabinet:
