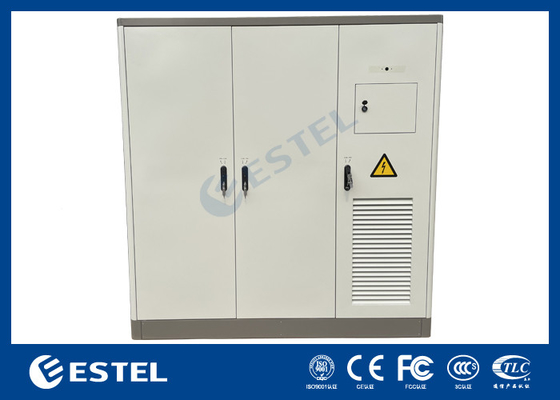

Aciers galvanisés trois compartiments abris porte-bagages extérieurs intégrés avec refroidissement
Détails sur le produit:
| Lieu d'origine: | Shenzhen, Chine (pays continental) |
| Nom de marque: | ESTEL |
| Certification: | ISO9001, IP55 |
| Numéro de modèle: | Pour l'utilisation de la méthode suivante: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 35-40 jours ouvrables |
| Conditions de paiement: | T/T, Paypal |
| Capacité d'approvisionnement: | 4, 000 ensembles par mois |
|
Détail Infomation |
|||
| Dimension: | H × W × D 2100 mm × 1200 mm × 2350 mm | Compartements: | 3 Compartements |
|---|---|---|---|
| La porte: | 3 portes avant | Niveau de protection: | Pour la protection contre la corrosion |
| Système de refroidissement: | Climatiseurs | Le paquet: | Étui en bois |
| Mettre en évidence: | Réservoirs extérieurs en acier galvanisé,Réservoirs extérieurs de refroidissement intégrés,Trois compartiments pour les rayonnages extérieurs |
||
Description de produit
Les trois compartiments en acier galvanisé abritent les clôtures extérieures de support intégrées au refroidissement
1. Applications des boîtiers de rack extérieurs pour abris à trois compartiments en acier galvanisé intégrés au refroidissement
Les boîtiers rack extérieurs sont spécialement conçus pour résister aux conditions météorologiques difficiles, offrant une protection aux équipements et infrastructures de télécommunications dans les environnements extérieurs. Ces armoires sont essentielles pour une variété d'applications, notamment :
Télécommunications: Largement utilisés dans l'industrie des télécommunications, les boîtiers rack extérieurs abritent et protègent les composants réseau critiques tels que les commutateurs, les routeurs, les alimentations et autres appareils électroniques sensibles.
CATV sans fil et haut débit: Ces boîtiers prennent en charge les réseaux CATV sans fil et haut débit, facilitant la distribution des signaux de télévision par câble et la connectivité Internet haut débit.
Stations de base: Les armoires de télécommunications extérieures jouent un rôle crucial dans la prise en charge des stations de base pour les réseaux de communication sans fil, garantissant une connectivité et une couverture fiables.
Installations solaires: Souvent déployés dans des configurations solaires, les boîtiers de rack extérieurs protègent les équipements liés à la production et à la distribution d'énergie solaire.
Sites cellulaires et commutateurs sans fil: Ces armoires sont utilisées dans les sites de cellules sans fil et les commutateurs, prenant en charge les réseaux de communication mobile et garantissant une connectivité transparente.
Terminaux de transmission: Les boîtiers rack extérieurs sont utilisés dans les terminaux de transmission pour héberger les équipements qui transmettent et reçoivent des données, améliorant ainsi l'efficacité de la communication entre les différents nœuds du réseau.
Centres de données: Dans les centres de données extérieurs, ces armoires offrent une protection et un logement aux équipements réseau et aux serveurs critiques.
Infrastructures de transport: Les boîtiers rack extérieurs sont utilisés dans les systèmes de transport, tels que les autoroutes, les chemins de fer et les aéroports, pour prendre en charge les systèmes de communication et garantir le bon fonctionnement.
Ces exemples illustrent les diverses applications des boîtiers rack extérieurs. Leur polyvalence, leur durabilité et leur conception résistante aux intempéries en font un composant essentiel dans diverses industries et secteurs.
2. Boîtiers extérieurs de support d'abri à trois compartiments en acier galvanisé intégrés aux paramètres de refroidissement
| Article | Nom | Paramètre technique |
| 1 | Taille | Taille externe : H×L×P=2100 mm×1200 mm×2350 mm |
| 2 | Disposition des armoires | Trois compartiments, deux baies pour l'installation d'équipements 19 pouces/23 pouces, une baie pour batterie de secours |
| 3 | Matériau du meuble | Acier galvanisé double couche avec isolation thermique PEF |
| 4 | Conception de sécurité | Porte encastrée, charnières encastrées, serrure de sécurité 3 points |
| 5 | Niveau de protection | IP55, NEMA 4 ou 4X |
| 6 | Couleur | RAL7035 |
| 7 | Contrôle climatique | Climatiseur AC220V et ventilateur DC48V |
| 8 | Système d'éclairage | Capteur de porte + lumière LED 48 V (lorsque la porte est ouverte, la LED s'allume ; lorsque la porte est fermée, la LED s'éteint.) |
| 9 | Système de mise à la terre | Barre de cuivre 200A (13 points M6 et 2 points M8) |
| 10 | Température de travail | - 40 ℃ ~ + 55 ℃ |
| 11 | Humidité de travail | ≤ 95 % (+ 40 ℃) |
| 12 | Pression atmosphérique | 62kpa ~ 106kpa (similaire à 0m ~ 5000m d'altitude) |

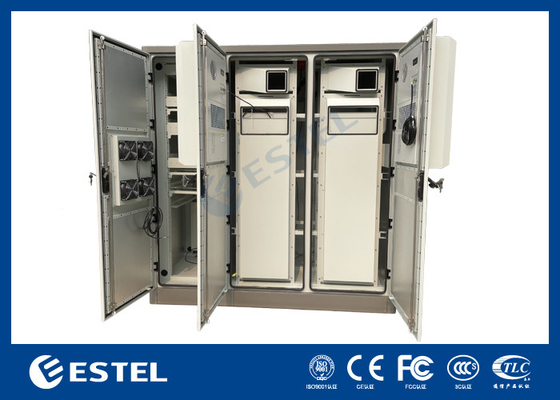

3. Instructions pour les compartiments d'armoire :
Remarque : peut être personnalisé.
Compartiment droit : comprend 4 étagères pour piles pour l'installation des piles.
Compartiment central : comprend des racks 42U pour l'installation des équipements.
Compartiment gauche : comprend des racks 42U pour l'installation des équipements.
4.Système de refroidissement d'armoire
Il y a 3 climatiseurs installés sur les 3 portes d'entrée pour rendre la température à l'intérieur de l'armoire stable pour les équipements fonctionnant normalement.
Remarque : le climatiseur peut également choisir AC 110 V 60 Hz ou DC 48 V, et le ventilateur peut également choisir AC 110 V ou 220 V.
5. Liste des accessoires
5.1 Liste des accessoires standards :
Comprend : porte verrouillable avec climatiseur, rails de montage en rack 19 pouces, socle ou matériel de montage au sol.
| Non | Nom | Quantité | Unité | Paramètre technique |
| 1 | Boîtier de rack extérieur | 1 | ensemble | 1) Taille externe : H*W*D=2100mm×1200mm×2350mm |
| 2 | Climatiseur | 1 | ensemble | option |
| 3 | Ventilateur | 1 | ensemble | DC48V avec contrôle de température |
| 4 | Lampe LED | 1 | ensemble | DC48V, utilisé pour l'éclairage dans l'armoire |
| 5 | Barre omnibus de mise à la terre | 1 | ensemble | Barre de cuivre 200A (13 points M6 et 2 points M8) |
| 6 | Équipement prenant en charge | 3 | ensemble | |
| 7 | Emballer | 1 | ensemble | Caisse en bois, palette en bois + film étirable ou palette en bois + caisse en bois |
5.2 Accessoires optionnels :
Les accessoires suivants sont disponibles pour une commande facultative.
| Article | Paramètre technique |
| SME |
Unité de surveillance de l'environnement 19 pouces 1U ; DC48V, prend en charge le protocole de communication RS232,RS485, SNMP,TCP/IP. 1 × capteur de fumée, 1 × capteur d'eau, 1 × capteur de température, 1 × capteur de porte. Le système de surveillance environnementale est un réseau complet d’appareils et de technologies conçus pour suivre et évaluer divers aspects de l’environnement. Ce système joue un rôle crucial dans la collecte de données pour comprendre les conditions environnementales, détecter les changements et gérer les ressources naturelles. |
| Extincteur |
Le dispositif d'extinction d'incendie par aérosol chaud est un nouveau produit de lutte contre l'incendie efficace et respectueux de l'environnement avec le niveau Vanguard International Semiconductor Corporation, qui est le premier en Chine. Il s'agit d'un produit de protection contre les incendies écologique de haute technologie qui profite à l'humanité, né dans le contexte de l'Accord international de Montréal et de la sensibilisation croissante de la Chine à la protection de l'environnement. C'est un substitut idéal aux dispositifs d'extinction d'incendie au halon et convient aux espaces relativement clos tels que les armoires de distribution.
Démarrage électrique ou à chaud : Température de démarrage à chaud ≥170℃ ; Température de démarrage électrique ≥700mA. |
| Type de câblage PDU |
Entrée CA : 63A/2P*2 avec verrouillage ; CA/SPD : 30-60KA/2P*1 ; Sortie CA : 63A/1P*1,32A/1P*1,16A/1P*3,3 trous Prise de maintenance*1 |
| PDU intégrée | Peut être personnalisé selon les exigences du client. |
| Redresseur | Transfert AC220V/110V vers DC48V, connectez la batterie comme alimentation de secours, peut également être personnalisé selon les exigences du client. |
| FDAL |
Le répartiteur optique (ODF) est un composant essentiel d'une infrastructure de réseau à fibre optique. Il sert de point centralisé pour la terminaison, l'organisation et la distribution des câbles à fibres optiques. L'objectif principal d'un répartiteur est de faciliter une connectivité efficace et organisée, facilitant ainsi la gestion, le dépannage et l'extension du réseau.
Fonction: 1)Point de terminaison ; 2)Organisation et gestion ; 3)Plateaux d'épissure ; 4)Étiquetage et documentation ; 5) Sécurité et protection ; 6)Évolutivité ;
Peut être personnalisé selon les exigences du client. |
| Batterie de secours | Peut être une batterie au lithium ou une batterie au plomb. |
