ET757520A-38U Armoire électrique extérieure montée au sol avec climatiseur
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO9001, CE, RoHs |
| Numéro de modèle: | ET757520A-38U |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 3 à 4 semaines |
| Conditions de paiement: | L/C, Western Union, T/T |
| Capacité d'approvisionnement: | 5000 PCs/mois |
|
Détail Infomation |
|||
| Matériel: | acier galvanisé de bonne qualité | Portant de charge du cabinet: | ≥400kg |
|---|---|---|---|
| Protection contre les intrusions: | Pour la protection contre la corrosion | Disposition: | 1 compartiment |
| La porte: | Avec une seule porte d'entrée | Réfrigération: | Air conditionné |
| Modèle: | ET757520A-38U | Dimension extérieure: | L'épaisseur de l'équipement doit être comprise entre 750*750*2000 mm |
| Mettre en évidence: | Armoire électrique extérieure pour climatiseur,Armoire d'enceinte électrique extérieure montée au sol,38U Armoire électrique extérieure |
||
Description de produit
ET757520A-38U Armoire électrique extérieure montée au sol avec climatiseur
1.ET757520A-38U Structure de l'armoire extérieure
(1) Dimension extérieure largeur × largeur × hauteur 750 × 750 × 2000 mm
(2) Un compartiment, espace libre de 38 U
(3) Une porte d'entrée; avec verrou spécial pour l'armoire extérieure (verrou de support)
(4) Matériau: acier galvanisé; paroi unique, épaisseur: 1,2 mm, avec isolation thermique PEF de 20 mm.
(5) Finition de surface: dégraissage, décapage, lavage au phosphore, nettoyage et revêtement électrique.
2- Un boîtier résistant aux intempéries. Caractéristiques
- Matériau: acier galvanisé de bonne qualité
- Traitement de surface: dégraissage, déroulage, phosphatation (ou galvanisation) résistante à la rouille, revêtement en poudre.
- Portant de charge de l'armoire: ≥ 400 kg
- Protection contre les pénétrations: IP55
- Rétraction de la flamme: conforme à l'essai A de la norme GB5169.7
- Résistance mécanique: chaque surface peut supporter une pression verticale > 980 N; une fois la porte ouverte, son extrémité extérieure peut supporter une pression verticale > 200 N.
- Résistance d'isolation: la résistance d'isolation entre les dispositifs de mise à la terre et les parties du corps de l'armoire n'est pas inférieure à 2 × 104 M/500 V ((DC).
- tension de résistance: la tension de résistance entre les dispositifs de mise à la terre et les pièces de la carrosserie n'est pas inférieure à 3000 V (DC) /min.
3Tableau 1 Conformité à la norme
| La norme | Définition |
| Les États membres doivent respecter les dispositions de la présente directive. | Compatibilité électromagnétique |
| GB4706.1 | Sécurité des appareils ménagers et des appareils électriques à usage similaire. |
| Je vous en prie.1 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - stockage |
| Je vous en prie.2 | Conditions environnementales existantes dans l'application des produits électriques et électroniques - transports |
| Je vous en prie.3 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - utilisation |

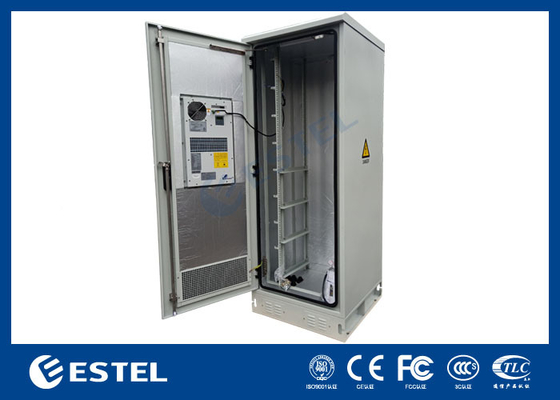

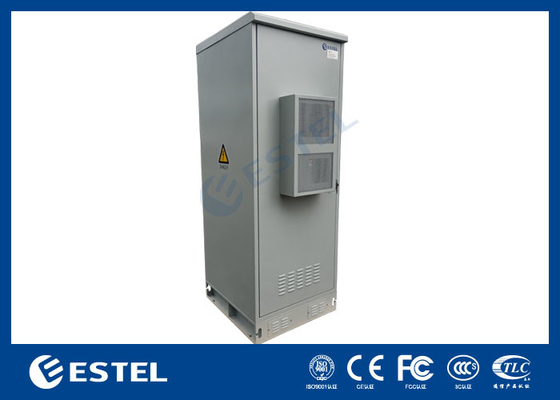

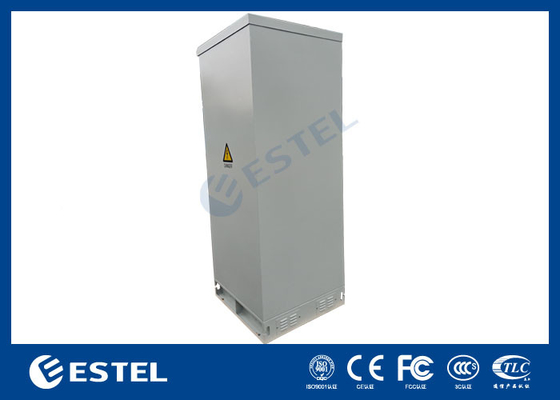

4. Armoire montée au sol Images et schéma
5. Armoire avec les paramètres techniques du climatiseur
| Nom de l'article | Le type | Paramètre technique |
| La structure | Dimension | Dimension extérieure: W*D*H 750*750*2000 mm |
| La mise en page | Un compartiment | |
| Méthode d'installation de l'équipement | 19 ′′ étagère, espace libre de 38 U | |
| La porte | Avec une porte d'entrée et un verrou à trois points pour l'armoire extérieure (verrou de support) | |
| Matériel | Acier galvanisé, paroi unique avec isolation | |
| Isolement thermique | PEF de 20 mm | |
| Protection contre les intrusions | Pour la protection contre la corrosion | |
| Mode d'installation | autres appareils pour la télécommunication | |
| Contrôle de la température | Réfrigération | Air conditionné |
| Éclairage | Lampe à LED | Lampe à LED |
| Température | Température | Température de fonctionnement: -40°C ~ +55°C |
| Température de stockage: -50 °C à + 70 °C | ||
| Température de transport: -50 °C à +70 °C | ||
| Humidité | Humidité relative | 5% à 95% |
| Pression | Pression de l'air | 62kpa ~ 101kpa (similaire à 0m ~ 5000m d'altitude) |
| Intensité de rayonnement | Intensité du rayonnement solaire | 1120 × (1±5%) W/m2 |
6Liste des accessoires de cabinet
| Je ne veux pas. | Nom de l'article | Quantité | Unité | Les spécifications |
| 1 | Armoire électrique extérieure | 1 | Réglage |
(1) Dimensions extérieures: largeur * largeur * hauteur 750 * 750 * 2000 mm (2) Un compartiment: 19 ̊, 38 U (3) Avec une porte d'entrée et un verrou à trois points pour l'armoire extérieure (verrou de support) (4) Matériau: acier galvanisé, paroi unique avec isolation |
| 2 | Conditionneur d'air | 1 | Réglage | Capacité de refroidissement: 600 W, alimentation électrique: 48 VDC |
| 3 | Lampe à LED | 1 | Le PC | 48 VDC |
| 4 | Le paquet | 1 | Réglage | Étui en bois |
