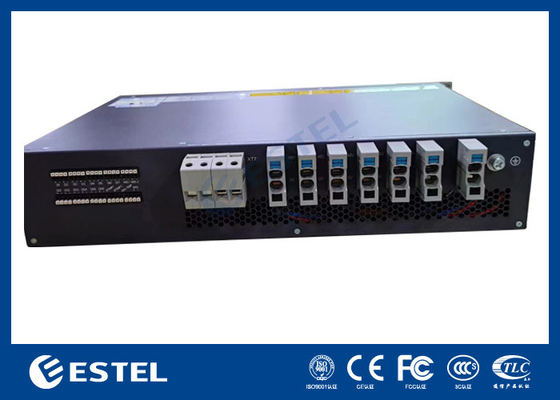

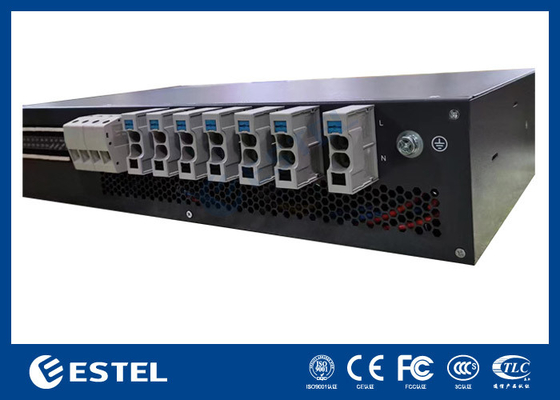

DC48V rectificateur à support 90A haute capacité 220VAC rectificateur télécoms à phase unique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO |
| Numéro de modèle: | M45D65B |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Depending on order quantity |
| Détails d'emballage: | carton + cas en bois |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T, Western Union et Paypal |
| Capacité d'approvisionnement: | 3000 ensembles par mois |
|
Détail Infomation |
|||
| Voltage d'entrée nominal: | 48 VDC | Capacité: | 5.2 kW |
|---|---|---|---|
| Voltage et fréquence de sortie: | -43~-58VDC, valeur nominale: -53,5VDC | Facteur de puissance: | ≥ 099 |
| Installation: | Montage à support standard de 19 pouces | Dimension: | 482.0(W) *350.0(D) *2U(H) |
| Mettre en évidence: | Le régulateur DC48V est monté sur rack,Réctificateur à phase unique de télécommunications de grande capacité,Réctificateur à phase unique de télécommunications 220 VAC |
||
Description de produit
Redresseur monophasé de télécom de la capacité élevée 220VAC du redresseur 90A de bâti de support de DC48V
1. Redresseur à montage en rack DC48V 90A Redresseur monophasé de télécommunication haute capacité 220VAC Aperçu

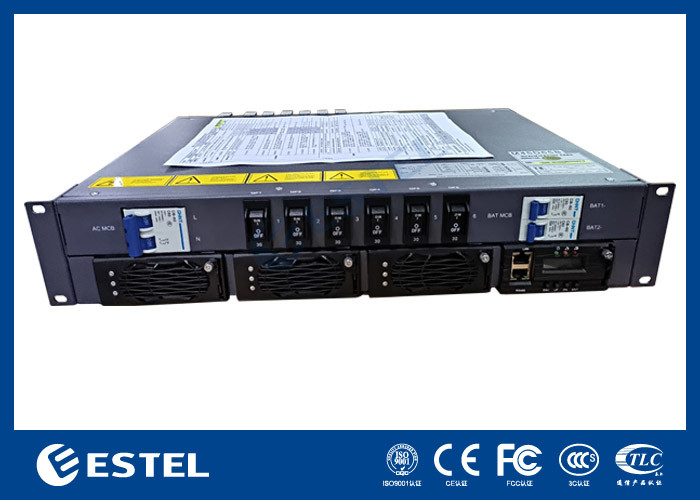

M45D65Best un sous-rack de 19 pouces pour système d'alimentation hybride, avec une conception compacte de hauteur 2U pour répondre aux besoins des applications critiques de transmission fibre et micro-ondes, dispositif d'accès, commutateur.
La puissance maximale du système est de 90 A, avec entrée CA/entrée CC/batterie/MCB de charge.Les câbles sont accessibles par l'avant avec MCB et jeu de barres.Ce système d'alimentation alimente la communication -48 V Équipement.
2. Redresseur à montage en rack DC48V 90A Paramètre du système de redresseur monophasé de télécommunication haute capacité 220VAC
| Système | Dimension | 482,0(L)*350,0(P)*2U(H) |
| Poids | ≤15kg (sans redresseurs) | |
| Mode refroidissement | Refroidissement naturel | |
| Mode d'installation | Installé sur rack 19 pouces ou à l'intérieur du meuble | |
| Mode de câblage | Entrée supérieure et sortie supérieure | |
| Mode de Maintenance | Maintenance avant, changement de niveau du module de support | |
| Niveau de protection | IP20 | |
| Distribution CA | Mode de saisie | 220VAC monophasé |
| Capacité d'entrée | 1 × 50A/2P ; MCB : C63A/2P | |
| Fréquence d'entrée | 45 ~ 65 Hz, valeur nominale : 50 Hz/60 Hz. | |
| SPD CA | 20kA/40kA,8/20μs | |
| Distribution CC | Tension de sortie | -43~-58VDC, valeur nominale :-53,5VDC |
| Capacité maximale | 5,2 kW | |
| Disjoncteurs de batterie | 2 × 85A/2P ; MCB : C63A/1P*2 | |
| Disjoncteurs de charge | 6×30A/1P | |
| SPD CC | 10kA/,8/20μs | |
| Redresseur | Tension d'entrée | 85VAC ~ 300VAC, évalué à 220VAC |
| Efficacité | ＞96% | |
| Puissance nominale | 1740 W (176 ~ 300 VCA) | |
| Température de fonctionnement | -40 ℃ ~ + 75 ℃ (sortie entièrement inférieure à 50 ℃) | |
| Dimension | 106,5 mm (L) × 286 mm (P) × 41,5 mm (1U/H) | |
| Poids | ≤2kg | |
| Mode refroidissement | Refroidissement forcé | |
| Facteur de puissance | ≥0,99 | |
| THD | ≤5% | |
| Manette | Entrée de signal | 4AI (3 températures de batterie, 1 température ambiante), 7DI (SPD, 6 DI communes) |
| Sortie d'alarme | 6 contacts secs | |
| Port de communication | RS485,SNMP | |
| Mode d'affichage | Écran LCD | |
| Environnement | Température de fonctionnement | -40 ℃ ~ + 75 ℃ (sortie entièrement inférieure à 50 ℃) |
| Température de stockage | -40 ℃ ~ + 70 ℃ | |
| Humidité d'exploitation | 5 % ~ 95 % (sans condensation) | |
| Altitude | 0 ~ 3 000 m (si l'altitude est comprise entre 2 000 et 3 000 m, la température de fonctionnement maximale diminue de 1 ℃ à mesure que l'altitude augmente de 200 m.) |
3. Détails rapides du redresseur de télécommunications
- Largeur standard de 19 pouces pour une utilisation polyvalente
- Conception compacte de hauteur 2U, économisant de l'espace et des coûts d'installation
- Fonctionnement frontal et accès aux câbles pour un entretien pratique
- Gestion avancée de la batterie pour une durée de vie prolongée de la batterie
- Divers ports de communication pour une mise en réseau flexible et une surveillance à distance
- Redresseur et contrôleur enfichables à chaud pour une maintenance en ligne facile
- Large plage de tension d'entrée (85-300 Vac) pour une adaptabilité aux réseaux électriques
4. Principes de travail
(1) Entrée CA : module redresseur de démarrage après la mise sous tension CA, produit -48 V CC, charge en même temps la batterie et alimente le module de conversion, le module de conversion produit 220 V CA.
Dans des conditions normales, les paramètres du module redresseur et de l'unité de distribution sont tous sous le contrôle du module de surveillance, fonctionnant selon les paramètres prédéfinis ou les commandes de l'utilisateur.En cas de panne de secteur AC,
la batterie alimentera le système et continuera à produire - 48 VDC et 220 vac, avec la décharge de la batterie, la tension de la batterie commence à descendre, lorsque la tension est inférieure à 43,2 V +/- 0,5 V,
le module de surveillance envoie un signal de sous-tension de la batterie et ferme directement la sortie de charge, puis le système d'alimentation cessera de fonctionner.Lorsque le secteur externe AC récupère,
le système fonctionnera à nouveau normalement.(Toutes les données de surveillance ci-dessus sont des valeurs par défaut du système et peuvent être réinitialisées par l'utilisateur)
(2) Entrée -48 V : aucun courant alternatif ou aucun courant alternatif n'est connecté, accès à l'alimentation externe -48 V à -48 V, port de charge, module de surveillance et de conversion de démarrage, sortie 220 V CA.
5. Module redresseur
Le panneau des modules
(1) Indicateur d'alimentation
(2) Indicateur d'alarme
(3) Indicateur de défaut
(4) Loquet de verrouillage
(5) Poignée
Il y a trois indicateurs sur le panneau, qui sont utilisés pour refléter l'état de fonctionnement du redresseur, voir le tableau ci-dessous pour plus de détails.
Tableau Description de l'indicateur du redresseur
| Indicateur | Couleur | Statut | Raisons du statut anormal |
| Indicateur d'alimentation | Vert | Normalement allumé | Le module dispose d'une entrée d'alimentation |
| Désactivé | Défaut d'alimentation principale (pas d'entrée d'alimentation ou OVP, UVP d'entrée d'alimentation). Non-sortie | ||
| Indicateur d'alarme | Jaune | Normalement allumé | Alarme de température (OTP lorsque la température ambiante > 65 ℃) |
| Le module est en veille prolongée.(voyant lumineux, pas d'alarme) | |||
| Le module limite le courant | |||
| Vacillant | Échec de la communication | ||
|
Faute indicateur |
Rouge | Normalement allumé |
Non-sortie causée par une raison interne du module telle que OVP, ventilateur faute, OTP |
| Normalement éteint | Le module fonctionne correctement. |
6. Contrôleur-MC2600

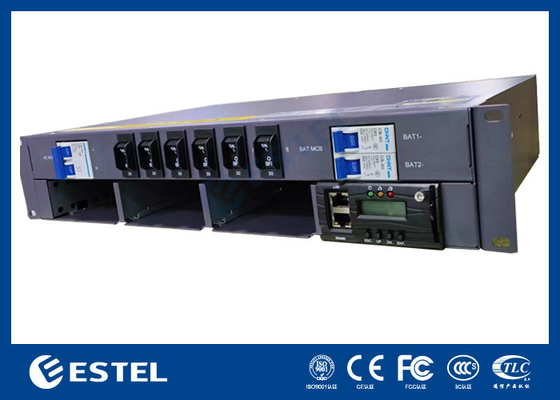

La face avant du MC2600
- Port LAN
- Port RS485
- Indicateur de marche
- Indicateur d'alarme mineure
- Indicateur d'alarme majeure
- Poignée
- Boutons
Tableau de description des boutons du contrôleur
| Bouton | Description | |
| ÉCHAP |
Revient au menu précédent sans enregistrer le paramètres. |
Appuyez sur les boutons ESC et ENT en en même temps dans un court laps de temps le temps peut redémarrer le contrôleur. |
|
ORL.
|
Ø Entre dans le menu principal depuis le mode veille écran. Ø Entre dans un sous-menu du menu principal. Ø Enregistre les paramètres du menu. |
|
| EN HAUT |
Passe au menu précédent ou définit le paramètre valeurs. Lors de la définition des valeurs des paramètres, vous pouvez maintenir enfoncé ce bouton pour ajuster rapidement les valeurs. |
Lorsque la valeur du paramètre est définie par plusieurs types de chaînes, appuyez vers le haut ou bouton bas pour modifier chaque valeur. Après avoir réglé la valeur, appuyez sur la touche bouton confirmer pour déplacer le curseur revenir automatiquement. |
| DN. |
Passe au menu suivant ou définit les valeurs des paramètres. Lors de la définition des valeurs des paramètres, vous pouvez maintenir enfoncé ce bouton pour ajuster rapidement les valeurs. |
|
Décrit l'indicateur sur le panneau du contrôleur comme indiqué dans le tableau ci-dessous.
| Taper | Couleur | État | Instructions |
| Indicateur de marche | Vert | Vacillant | Le contrôleur fonctionne correctement |
| Désactivé | Le contrôleur est défectueux ou n'a pas d'entrée CC | ||
| Alarme mineure | Jaune | Normalement allumé | Le contrôleur génère une alarme mineure |
| Désactivé | Le contrôleur ne génère aucune alarme mineure | ||
| Alarme majeure | Rouge | Normalement allumé | Le contrôleur génère une alarme majeure |
| Désactivé | Le contrôleur ne génère aucune alarme majeure |
Le contrôleur fournit deux ports de communication,
La définition du port de communication RS485 est indiquée dans le tableau ci-dessous
| Numéro de broche | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nom du signal | RS485+ | - | RS485- | - | - | - | - | - |
La définition de l'interface du port Ethernet LAN est présentée dans le tableau
| Numéro de broche | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nom du signal | Émission+ | TX- | RX+ | - | - | RX- | - | - |
7. Interface DI/DO
La face avant de la carte d'interface DI/DO
L'entrée numérique est un sous-menu du menu de réglage des paramètres, qui est principalement utilisé par l'opérateur pour configurer l'état normal d'entrée de 8 commutateurs numériques dans le système.
Tableau de paramétrage des entrées de relais
| Numéro numérique | Nom numérique | DI Normale | Description |
| DI1 | Alarme HEX | NON | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
| DI2 | Alarme de porte de motomarine | NC | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
| DI3 | Alarme BT | NON | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
| DI4 | Alarme BC | NON | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
| DI5 | Alarme Digital5 | NON | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
| DI6 | Groupe électrogène en alarme | NON | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
| DI7 | Alarme SPD CC | NC | C'est normal une fois ouvert ;et l'alarme se produit lorsqu'elle est fermée. |
La sortie relais est un sous-menu du menu de réglage des paramètres, qui est principalement utilisé par l'opérateur pour configurer l'état normal de sortie de 8 relais dans le système.
Tableau de paramétrage de la sortie relais
| Numéro numérique | Nom numérique | Code d'alarme | Description |
| FAIRE1 | Sortie relais 1 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
| DO2 | Sortie relais 2 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
| DO3 | Sortie relais 3 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
| FAIRE4 | Sortie relais 4 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
| FAIRE5 | Sortie relais 5 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
| FAIRE6 | Sortie relais 6 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
| FAIRE7 | Sortie relais 7 | NC | Fermé lorsque normal, ouvert lorsque l'alarme associée se produit. |
De plus, le produit propose 6 autres ports.
Tableau Autres paramètres d'entrée
| Le nom du paramètre | Description du paramètre |
| BTEMP1 | Port du capteur de batterie1 |
| BTEMP2 | Port du capteur de batterie 2 |
| ENV_TEMP | Port du capteur d'environnement |
| 12V +/- | Une alimentation 12 V est fournie |
| RS485 | Port RS485, interface réservée, pas de définition de protocole |
| HUILE+/- | Connecter le capteur de niveau d'huile |
Méthodes de câblage :
Ø Retirez l'isolation du câble avec une pince à dénuder.La longueur exposée de l'âme du câble ne doit pas être inférieure à 10 mm.
Ø Appuyez sur le bouton au-dessus de la borne avec le tournevis, insérez le câble, relâchez le tournevis et terminez la connexion du câble.
Ø Avec la poignée, tirez doucement les câbles pour vous assurer que le câble ne tombe pas.
8. Installation du sous-rack
Installez le subrack sur le rack 19 pouces, comme illustré dans la figure ci-dessous.
Ø Étape 1, retirez le bouchon de l'emballage.
Ø Étape 2, poussez la fiche dans le rack 19 pouces
Ø Étape 3, installez la vis fixe (si le trou de montage de l'oreille du cadre de fiche ne correspond pas à la position de l'écrou flottant du cadre, il doit être ajusté en fonction de l'installation réelle).
Installer le module redresseur
Ø Étape 1, sortez le module de l'emballage.
Ø Étape 2, maintenez la poignée du module sur le panneau avant et placez le module sur l'emplacement.
Ø Étape 3, poussez lentement le module du module vers le panneau avant du module et affleurez l'alimentation.
panneau de distribution.
Ø Étape 4, serrez la vis de fixation sur le panneau du module afin que le module ne se détache pas.
9. Emballage et expédition
Le paquet utilise une caisse en bois de fumigation gratuite qui convient à l'exportation.Cet emballage est anti-humidité, anti-impact et solide pour garantir un transport en toute sécurité.
