Système d'alimentation à rectificateur de capacité de 18 kW avec distribution d'énergie et fonction de moniteur de batterie
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Numéro de modèle: | ET48300-005 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 20-30 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et Paypal |
| Capacité d'approvisionnement: | 8, 000 ensembles par mois |
|
Détail Infomation |
|||
| Capacité maximale en courant continu: | 18 kW | Mode d'installation: | Installé sur un support de 19 pouces, intégré dans l'armoire |
|---|---|---|---|
| Module de rectificateur: | 3 000 W | Voltage d'entrée CA: | 220VAC à une seule phase |
| Voltage de sortie: | -43~-58VDC, valeur nominale: -53,5VDC | Niveau de protection: | Résistance à la corrosion |
| Mettre en évidence: | Système d'alimentation du rectificateur avec moniteur à batterie,Système d'alimentation du rectificateur avec distribution d'énergie,Système d'alimentation du rectificateur de capacité de 18 kW |
||
Description de produit

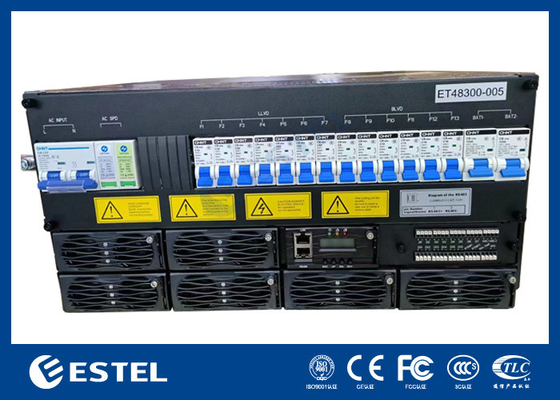

Système d'alimentation à rectificateur de capacité de 18 kW avec distribution d'énergie et fonction de moniteur de batterie

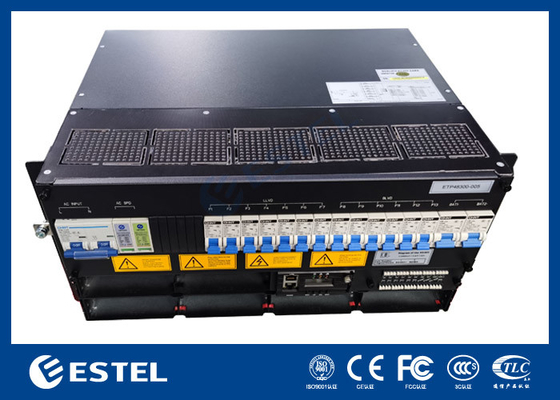

Système d'alimentation à rectificateur de capacité de 18 kW avec distribution d'énergie et fonction de moniteur de batterie
ET48300-005 alimentation sous rack 5U hauteur conception compacte pour répondre aux besoins critiques d'application de la fibre et la transmission micro-ondes,
La puissance maximale du système est de 300 A, avec AC / batterie / charge MCB.
Les câbles sont reliés à l'avant par MCB et le busbar.
> Largeur standard de 19 pouces qui présente l'avantage d'une large utilisation
> 5U hauteur conception compacte, espace et coûts d'installation peuvent être économisés
> Fonctionnement avant et accès aux câbles, entretien agréable et sûr
> Gestion parfaite de la batterie, prolonge la durée de vie de la batterie et fournit divers ports de communication,
RS485, port Internet, contacts secs, etc. qui permet une mise en réseau flexible et une surveillance à distance
> Le redresseur et le régulateur sont branchables à chaud, une maintenance en ligne facile et rapide
> Large plage de tension d'entrée ((85-300Vac) le réseau électrique est adaptable
ET48300-005 est constitué d'une unité de distribution, d'un module rectificateur, d'un module de conversion et d'un module de surveillance.
La configuration est facultative, comme indiqué dans le tableau ci-dessous:
| Configuration | Module de rectificateur | Nom de l'entreprise |
| La norme | Résultats de l'enquête | Pour plus de détails, voir les spécifications des modules |
| La norme | Le produit doit être soumis à un contrôle de qualité. | |
| La norme | EN 55032 Classe A,GR1089 Issue 4,R3-10, R3-11, R3-12 Classe B certifiée par l'Amérique du Nord | |
| La norme | Pour les appareils électroniques |

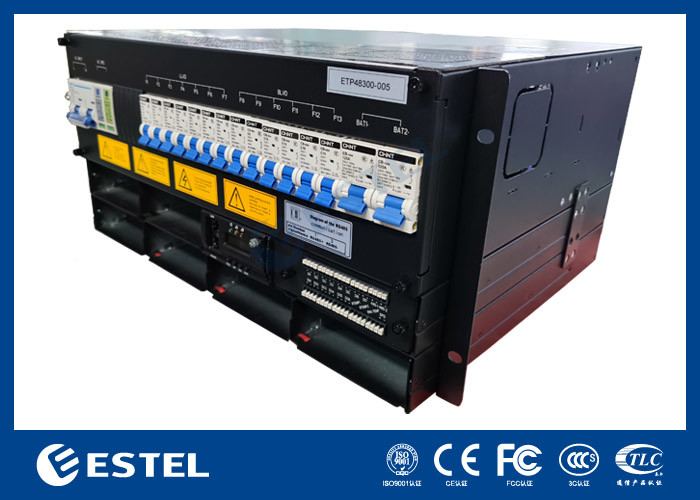

Système d'alimentation à rectificateur de capacité de 18 kW avec distribution d'énergie et fonction de moniteur de batterie
Configuration du système
Deux méthodes de fonctionnement:
(1) Entrée CA: démarrage du module rectificateur après mise sous tension CA, sortie -48Vdc, chargez simultanément la batterie et alimentez le module de conversion, sortie du module de conversion 220Vac.
Dans des conditions normales, les paramètres du module rectificateur et de l'unité de distribution sont tous contrôlés par le module de surveillance, fonctionnant selon les paramètres prédéfinis ou les commandes de l'utilisateur.En cas de panne du courant alternatif, la batterie va alimenter le système, et continuer à la sortie - 48 VDC et 220 vac, avec la décharge de la batterie, la tension de la batterie commence à descendre, lorsque la tension est inférieure à 43.2 V + / - 0.5 V, le module de surveillance envoie un signal de sous-tension de la batterie et ferme directement la sortie de charge, puis le système d'alimentation cesse de fonctionner.le système fonctionnera normalement à nouveau. (Toutes les données de surveillance ci-dessus sont des valeurs par défaut du système et peuvent être réinitialisées par l'utilisateur)
(2) Entrée -48V: pas de courant alternatif ou pas de courant alternatif à brancher, accès à une alimentation externe de -48V à -48V port de charge, module de surveillance et de conversion de démarrage, sortie 220Vac.
La fonction de compensation de la température est activée par défaut, qui peut être activée ou désactivée par la commande de l'utilisateur si nécessaire.la puissance de sortie de l'alimentation sera réduite linéairement (@65°C), la puissance de sortie sera de 1300 W).
Les spécifications
| Le type | ET48300-005 | |
| Système | Dimension | 482.0 ((W) * 350.0 ((D) * 5U ((H) |
| Le poids | ≤ 25 kg ((sans rectificateurs) | |
| Mode de refroidissement | Refroidissement naturel | |
| Mode d'installation | Installé sur une fente de 19 pouces à l'intérieur de l'armoire | |
| Mode de câblage | De l'entrée à la sortie | |
| Mode de maintenance | Maintenance avant, changement de niveau du module d'assistance | |
| Niveau de protection | Résistance à la corrosion | |
| Distribution du courant alternatif | Mode d'entrée | 220VACSingle phase |
| Capacité d'entrée | 1 × 100A/2P | |
| Fréquence d'entrée | 45 à 65 Hz,valeur nominale: 50 Hz/60 Hz | |
| ACSPD | Pour les appareils à combustion électrique, le réglage de l'intensité de la combustion électrique doit être effectué à l'aide d'un régulateur. | |
| Distribution en courant continu | Voltage de sortie | -43~-58VDC, valeur nominale:-53,5VDC |
| Capacité maximale | 18 kW | |
| Disjoncteurs | 2×125A/1P | |
| Les débrancheurs | Les mesures de sécurité doivent être prises conformément à l'annexe I, paragraphe 2, du présent règlement. | |
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. | ||
| DCSPD | 10 kA/,8/20 μs | |
| Réctificateur | Voltage d'entrée | Pour les appareils à commande numérique, la valeur de la commande numérique doit être supérieure ou égale à: |
| Efficacité | > 96% | |
| Puissance nominale | Pour les appareils à courant alternatif: | |
| Température de fonctionnement | -40°C~+75°C (débit total inférieur à 50°C) | |
| Dimension | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Le poids | ≤ 2 kg | |
| Mode de refroidissement | Refroidissement forcé | |
| Facteur de puissance | ≥ 099 | |
| THD | ≤ 5% | |
| Contrôleur | Le signal est passé | 4AI ((3 Temps de la batterie, température ambiante), 7DI ((SPD, 6DI commun) |
| Sortie d'alarme | 6 contact à sec | |
| Port de communication | RS485, SNMP | |
| Mode d'affichage | Disque LCD | |
| Environnement | Fonctionnement | -40°C~+75°C (débit total inférieur à 50°C) |
| température | ||
| Température de stockage | -40°C à +70°C | |
| Humidité de fonctionnement | 5% à 95% (non condensé) | |
| Hauteur | Si l'altitude est comprise entre 2000 et 3000 m, le maximum de fonctionnement | |
| La température diminue de 1°C. L'altitude augmente de 200m.) |
||
Application du projet
(1) Accès à l'intégration
(2) Système de distribution et d'extension intérieur
(3) Station mobile et système de couverture d'extension
(4) Réseau sans fil
(5) Station terrestre de communication par satellite et station de communication par micro-ondes
(6) Salle de distribution de courant faible
(7) Autres systèmes d'alimentation en courant continu à courant alternatif
Caractéristiques
(1) Deux sorties: 48 Vc, 220 Vc
(2) Deux entrées: 48 Vdc, 220 Vac
(3) Adoption de la technologie de compensation du facteur de puissance actif, facteur de puissance > 0.99
(4) Large plage de fonctionnement de la tension d'entrée CA: 90~280Vac
(5) Large plage de température de fonctionnement: - 5°C à + 55°C
(6) Technologie de commutation réalisée,
(7) Une gestion parfaite de la batterie prolonge la durée de vie de la batterie: gestion de la charge/décharge, compensation de la température de la batterie, protection contre les basses tensions.
(8) Échangeable à chaud
(9) Protection contre les surtensions ou les sous-tensions d'entrée
(10) Protection contre les surtensions de sortie, protection contre les surtensions de sortie, protection contre les court-circuits de sortie
(11) Incorporé / monté au mur
(12) Interface de communication RS485, RS232
