Unité de surveillance de l'environnement à distance 4G/WIFI Système de surveillance de la sécurité Support RS485
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO |
| Numéro de modèle: | FSU1000 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Depending on order quantity |
| Détails d'emballage: | Cartonné |
| Délai de livraison: | 15 à 20 jours ouvrables |
| Conditions de paiement: | L/C, T/T, Paypal |
| Capacité d'approvisionnement: | 2000 ensembles par mois |
|
Détail Infomation |
|||
| Alimentation d'énergie fonctionnante: | Entrée 12VDC | Le protocole: | Modbus-TCP, SNMP, le port de transport B |
|---|---|---|---|
| Journaux d'alarme et données historiques: | Enregistrement des alarmes pour analyse | Dimension: | 120 * 104 * 28 mm |
| Mode de communication: | Communication en temps réel RS232 ou réseau de bus RS485 | Grade Ip: | Résistance à la corrosion |
| Mettre en évidence: | Unité de surveillance environnementale à distance 4G,Unité de surveillance environnementale à distance,Système de surveillance de sécurité RS485 |
||
Description de produit
Environnement de surveillance à distance 4G/WIFI / Système de surveillance de sécurité
Environnement de surveillance à distance 4G / WIFI / Système de surveillance de sécurité

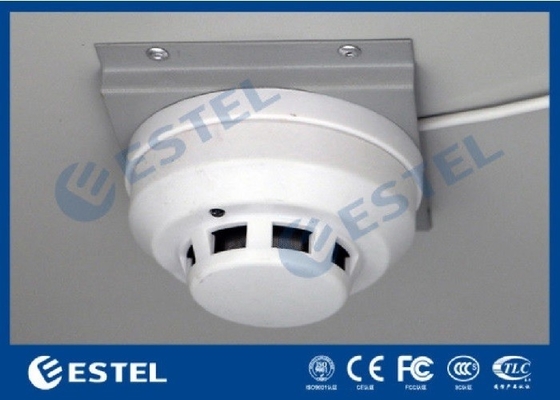

L'environnement de surveillance à distance 4G / WIFI / Système de surveillance de sécurité peut collecter l'état des capteurs locaux (tels que le capteur de fumée, le capteur de porte, la fuite d'eau, l'infrarouge, etc.),température et humidité intelligentes, de la climatisation, de la distribution d'électricité et d'autres données en temps réel,
le support standard de transmission de données Ethernet à 100 Mbps.
La version haute configuration peut être optionnelle WIFI ou 4G et d'autres formes de transmission de données, avec une application sûre et fiable, large, des caractéristiques de stabilité fortes.
Environnement de surveillance à distance 4G/WIFI / Applications de systèmes de surveillance de la sécurité
Les produits de la série sont largement utilisés dans la climatisation, les applications d'économie d'énergie, l'acquisition de données, la conversion de protocole, la distribution d'énergie et d'autres industries.
- L'acquisition de données par commutation: il est équipé de 4 commutations universelles d'acquisition de données, qui peuvent accéder à
- Contrôle d'allumage et d'arrêt: un interrupteur est configuré comme un contrôle général, et un autre est configuré avec une seule alimentation
- Transmission de données: connexion au contrôleur de périphérique local par l'interface RS485 ou RS232,
- Prend en charge les machines multi-bits: tous les ports série du module peuvent être déclarés indépendamment en plusieurs
- Diversification du port série du protocole: supporte le transfert de protocole et peut convertir le port série (main,
- Personnalisé: petite taille et la taille peut être personnalisée en fonction du besoin, l'interface du terminal, la protection
Informations sur le produit
Démonstration du modèle
| Modèle | DI*4 | DO*2 | Faillite*1 | Résistance à la compression | Résistance à la compression | Interface réseau | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

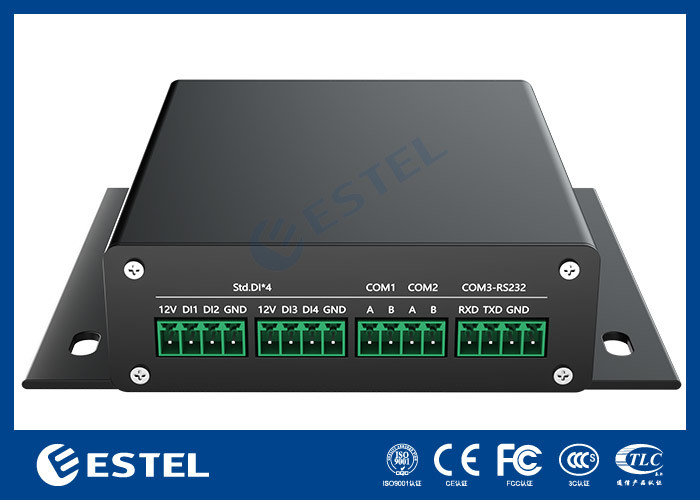

Définition détaillée de l'interface
| Interface | Identification | Définition |
| Énergie électrique | V+ ((DC12V) | L'entrée d'alimentation est positive, la tension est comprise entre 6 et 18 V. |
| Énergie électrique | Le système de freinage doit être équipé d'un dispositif de freinage. | électrode négative d'entrée de puissance |
| Détection des fuites d'eau | W+ | Connectez un des câbles de détection à la corde d'immersion dans l'eau ou la tablette |
| Détection des fuites d'eau | Je ne sais pas. | Connectez l'autre câble. la feuille de plongée d'eau et le câble de plongée d'eau supporte plusieurs connexions parallèles |
| Interface du câble | 100 Mbps ETH | Entrée de câble réseau |
| Puissance de sortie | 12 V |
la puissance de sortie de l'alimentation du capteur externe est positive, La capacité de sortie est déterminée par l'adaptateur |
| Puissance de sortie | Le GND |
une puissance d'alimentation de sortie de capteur externe, Le signal actif de commutation d'entrée est mis à la terre |
| Résultats de DI | Le numéro de série |
une tension de 12 V et une tension d'entrée de 12 V, Le contact actif relie DI et GND |
| Produit de DO | REL | Commutation de sortie de relais à extrémité commune |
| Produit de DO | N ° 1 | La sortie du relais est toujours ouverte |
| Produit de DO | 12V1 | L'alimentation électrique contrôlée est positive |
| Produit de DO | Le GND | Négatif de l'alimentation réglable |
| Port de série | Compte rendu de l'enquête | Port série 1RS485 Différentiel d'émission et de réception dans le même sens |
| Port de série | Le Parlement européen | Port de série 1RS485 Terminal arrière différentiel de transmission et de réception |
| Port de série | Compte rendu de l'enquête | Port série 2RS485 Différentiellement envoie et reçoit dans le même sens |
| Port de série | Le Parlement européen | Port série 2RS485 Différentiel de transmission et de réception à l'arrière |
| Port de série | Le présent règlement est obligatoire. | Port série 3RS232 L'extrémité réceptrice se connecte à l'extrémité émettrice de l'autre dispositif |
| Port de série | Le présent règlement est obligatoire dans tous ses éléments. | Port série 3RS232 L'extrémité d'envoi se connecte à l'extrémité réceptrice de l'autre dispositif |
| Port de série | COM3-GND | Le port de série 3RS232 connecte le signal de mise à la terre au signal de mise à la terre RS232 de l'autre appareil |

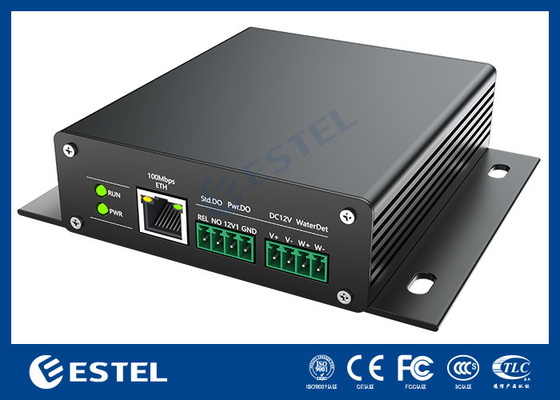

Feu d'indicateur
| Interface | Identification | Définition |
| L'alimentation est assurée | PWR | Indique l'état de l'alimentation électrique. |
| Légé de fonctionnement | Récupérer | L'indicateur clignote après que le système et le logiciel fonctionnent normalement à un intervalle de 1s |
| Interface réseau LED | ETH | Les indicateurs de port réseau gauche et droit indiquent l'état de la connexion et l'état de l'envoi et de la réception des données. |
| Nom de l'article | Paramètre |
| Voltage d'entrée | 12V±50% (6-18V), avec protection contre le court-circuit d'entrée, la surtension causera des dommages à la carte mère |
| Consommation totale d'électricité | Consommation d'énergie en veille inférieure à 1 W, courant en veille inférieur à 0,1 A (entrée 12 V) |
| Capacité d'alimentation électrique | Toute alimentation externe de l'hôte ne doit pas dépasser 12 W, c'est-à-dire 12 V1A.Peut être limitée par l'adaptateur d'alimentation |
| Taux de série | Le débit baud maximal est supérieur à 115 200 BPS |
| Température de fonctionnement | -5 ~ 55°C, (température de stockage -40 ~ 70°C) |
| Humidité de fonctionnement | 10 ~ 95%, (humidité de stockage 10 ~ 90%) |
| Dimension | 120 * 104 * 28 mm |
| Grade IP | Résistance à la corrosion |
Installation
