Système hybride de télécommunication 48VDC 300A 40U Armoire de télécommunication extérieure avec refroidissement
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO9001, CE, RoHs |
| Numéro de modèle: | Pour les produits de la catégorie 1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Boîtier en bois |
| Délai de livraison: | 4 à 6 semaines |
| Conditions de paiement: | L/C, Western Union, T/T |
| Capacité d'approvisionnement: | 2000 PCs/mois |
|
Détail Infomation |
|||
| Matériel: | Mur en acier et double galvanisé avec l'isolation thermique | Méthode d'installation: | Montage au sol |
|---|---|---|---|
| Support d'équipement: | Réservoir de 19 pouces, 40U | Méthode de refroidissement: | climatiseur et fan |
| Protection contre les intrusions: | Pour la protection contre la corrosion | Port de navigation: | la ville de Shenzhen |
| Mettre en évidence: | Cabinet de télécommunications extérieur 40U,300A Cabinet de télécommunications extérieur,48VDC Appareil de télécommunication extérieur |
||
Description de produit
Cabinet extérieur hybride de télécom du système d'alimentation 48VDC 300A 40U de télécom avec le refroidissement
Introduction
L'armoire extérieure de télécommunication du système d'alimentation hybride 48VDC 300A 40U de télécommunication est une armoire extérieure qui fournit un environnement de travail physique sûr et fiable pour les sites de communication sans fil. Le système intègre des fonctions telles qu'une armoire extérieure, un équipement de contrôle de la température et une surveillance environnementale. Le système d'alimentation électrique et L'unité de distribution d'énergie AC/DC peut être installée selon les besoins de l'utilisateur à l'intérieur de l'armoire. Tandis que l'espace d'installation est réservé à l'équipement utilisateur et à la batterie de secours.
Caractéristiques principales extérieures de Cabinet de télécom du système d'alimentation hybride de télécommunication 48VDC 300A 40U :
· Une seule armoire représente une superficie inférieure à 1 mètre carré, l'adresse du site est facile à obtenir
·Système de contrôle de la température : entretien, nettoyage et remplacement faciles
· Forte capacité antivol : charnière interne, porte intégrée, supporte un cadenas externe
·Contrôle fin de la température de subdivision, économie d'énergie maximale
Configuration extérieure hybride de Cabinet de télécom du système d'alimentation 48VDC 300A 40U de télécom
| Informations de base | |
| Taille extérieure |
800 mm (L) x 940 mm (P) x 2050 mm (H) (inclure les saillies de contrôle de la température) |
| Zone de couverture | 800 mm (L) x 700 mm (P) |
| Hauteur du socle | 150mm |
| Poids | ≤130kg (hors équipement et batterie) |
| Espace utilisateur | 37U |
| Matériel |
Mur : tôle d'acier galvanisée de 1,2 mm Porte : tôle d'acier galvanisée de 1,5 mm |
| Verrouillage | Serrure antivol à trois points, noyau ock standard européen, peut changer ou assortir le cadenas par lui-même |
| Emplacement du câblage | Bas dedans et dehors |
| Trous de câblage | 10xφ36 |
|
Degré de protection |
IP55 |
| Informations sur le contrôle de la température | |
|
Équipement Compartiment |
Mode : échangeur de chaleur Efficacité de dissipation thermique : 200 W/K. Tension nominale : 48 V CC. Puissance nominale: 520 W |
|
Compartiment à piles |
Mode: climatiseur cc Capacité de refroidissement (L35/L35) : 500 W Tension nominale : 48 V CC Consommation électrique (L35/L35) : 160 W |
| les autres informations | |
| Éclairage | Lumière DC-48VLED |
| Capteur de fumée | 12 V CC |
| Capteur d'inondation | Contact sec |
|
Température et capteur d'humidité |
12 V CC |
| Contrôle d'accès | Contact sec |
| Environnement | |
| Température de fonctionnement | 10℃ à +45℃ |
| Température de stockage | 40℃ à +75℃ |
| humidité d'exploitation | 5 % à 95 % (sans condensation) |
|
Altitude |
0 à 4000 m (si l'altitude est comprise dans la plage de 3000m à 4000m, le fonctionnement maximum la température diminue de 1 ℃ à mesure que l'altitude augmente de 200m) |
| Informations sur le rack interne | |
|
Équipement Compartiment |
Mode rack : espace 19" selon CEI 60297-3 Profondeur : 400 mm Hauteur: 20U La distance disponible devant le 19":180mn |
|
Compartiment à piles |
Mode rack: support de batterie à deux groupes Hauteur de chaque support de batterie :≥350 mm En option : rack 17U19" pour batterie au lithium |
Redresseur extérieur d'armoire de télécommunication du système d'alimentation hybride de télécommunication 48VDC 300A 40U :
Il s'agit d'un sous-rack de 19 pouces pour système d'alimentation hybride, avec une conception compacte de 5U de hauteur pour répondre aux besoins critiques des applications de transmission par fibre optique et micro-ondes, de dispositif d'accès, de commutateur. La puissance maximale du système est de 150 A, avec entrée CA/entrée CC/batterie. /charger les MCB. Les câbles sont accessibles par l'avant avec le MCB et le jeu de barres.
Caractéristiques principales du redresseur :
· Large plage de tension d'entrée : 85 à 290 V CA pour le redresseur et 120 à 420 V CC pour MPPT
· Le redresseur, le MPPT et le contrôleur sont enfichables à chaud, maintenance en ligne facile et rapide
·Haute efficacité jusqu'à 96 % pour des coûts d'exploitation inférieurs
· Prend en charge les interfaces de communication Ethernet, SNMP, ModBus et RS485
| Distribution des entrées | ||
| CA | CC | |
| Mode d'entrée | 220VAC monophasé | 120 VCC à 425 VCC |
| Fréquence d'entrée | 45 à 65 Hz, valeur nominale : 50 Hz/60 Hz | / |
| Capacité d'entrée | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Répartition des sorties | ||
| Redresseur | Module solaire | |
| Tension de sortie | -42 à-58VDC, valeur nominale :-53,5VDC | -42 à-58VDC, valeur nominale :-54,5VDC |
| Disjoncteurs de batterie | 125A/2P | |
| Disjoncteurs de charge | Niveau : 32A/1Px1,10A/IPx5 ;Boul.:32A/1Px2,10A/1P×5 | |
| SPD CC | 20kA/40kA,8/20μs | |
| Module | ||
| Module redresseur | Module solaire | |
| Tension d'entrée |
85 à 290VAC, évalué 220VAC |
120 à 420 VCC évalué à 340 VCC |
| Efficacité | >96% | >96% |
| Puissance nominale | 3000W (176 à 290VAC) | 3000W (200 à 425VAC) |
|
Température de fonctionnement |
-10°℃ à +75℃ (sortie complète en dessous de 55℃) | -10℃ à +75℃ (sortie totale en dessous de 50℃) |
| Manette | |
| Entrée de signal | 3Al (2 températures de batterie, 1 température ambiante), 2RS485,7 DI |
| Sortie d'alarme | 6 contacts secs |
| Port de communication | RS485,SNMP |
| Mode d'affichage | Écran LCD |
| Système | |
| Dimension (LxPxH) | 482x350,6×9U,≤30kg (sans modules) |
| Mode refroidissement | Refroidissement naturel |
| Mode de Maintenance | Maintenance avant, supporte le changement de qualité du module |
| Niveau de protection | IP20 |
| Environnement | |
| Température de fonctionnement | -10℃ à +50℃ |
| Température de stockage | -40℃ à +75℃ |
| humidité d'exploitation | 5 % à 95 % (sans condensation) |
|
Altitude |
0 à 4 000 m (si l'altitude est comprise entre 3 000 et 4 000 m, la température de fonctionnement maximale diminue de 1 ℃ à mesure que l'altitude augmente de 200 m) |
*Un design personnalisé est disponible.

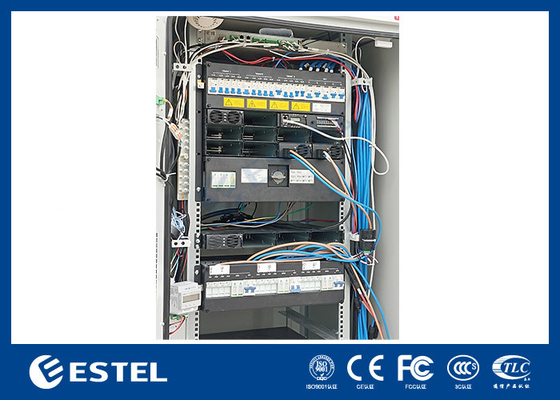

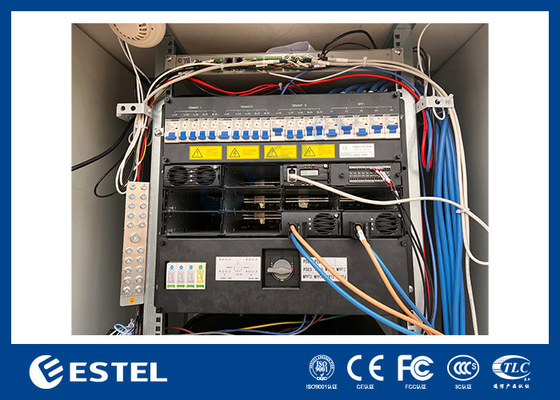

Photos du redresseur :
Principe de fonctionnement:
Normalement, le système d'alimentation fonctionne dans un état de charge flottant parallèle, c'est-à-dire que le module redresseur, le module solaire, la charge et la batterie fonctionnent en parallèle. Les modules solaires et les modules redresseurs fournissent un courant de charge flottant pour les appareils de communication d'alimentation et les batteries. la puissance du module solaire est insuffisante pour alimenter toutes les charges, le module redresseur fournira une alimentation supplémentaire aux appareils de communication.
Lorsque l'alimentation secteur est coupée, le module redresseur cesse de fonctionner. Si l'alimentation solaire est normale, le module solaire alimentera les appareils de communication et chargera la batterie. Si la puissance de sortie du module solaire est insuffisante pour alimenter toutes les charges, la batterie fournira une alimentation supplémentaire aux appareils de communication.
Lorsque l'alimentation secteur est coupée, le module redresseur cesse de fonctionner. Si l'énergie solaire tombe en panne en même temps, les appareils de communication seront alimentés par des batteries. Lorsque la décharge de la batterie continue pendant un certain temps jusqu'au démarrage du générateur, Le moniteur envoie un signal de démarrage au générateur. Le générateur fournit une alimentation d'entrée CA pour le module redresseur, puis le redresseur peut à nouveau alimenter les appareils de communication et charger la batterie pour compenser la consommation. Lorsque vous atteignez le point d'arrêt du générateur, l'unité de surveillance envoie un signal d'arrêt au générateur et le générateur s'éteint.
IP55/IP65
IP55= Caractéristiques des boîtiers :
Protection complète contre la poussière, l'huile et autres matériaux non corrosifs
Protection complète contre tout contact avec l'équipement fermé
Protection contre l'eau, jusqu'à l'eau projetée par une buse contre l'enceinte depuis n'importe quelle direction
Disponible en version murale, autoportante, en auge et sur poteau télégraphique
Des services de sérigraphie de logo, d'anodisation ou de gravure sont disponibles
IP65= Caractéristiques des boîtiers :
Protection complète contre la poussière, l'huile et autres matériaux non corrosifs
Protection complète contre tout contact avec l'équipement fermé
Protection contre l'eau, jusqu'à l'eau projetée par une buse contre l'enceinte depuis n'importe quelle direction
Disponible en version murale, autoportante, en auge et sur poteau télégraphique
Des services de sérigraphie de logo, d'anodisation ou de gravure sont disponibles
Personnalisé avec découpes, isolation, charnières, loquets ou serrures
Caractéristiques extérieures hybrides de Cabinet de télécom du système d'alimentation 48VDC 300A 40U de télécom :
| Caractéristiques | Description |
|
Caractéristique du module
|
Le module solaire dispose d'une fonction de suivi du point de puissance maximale.La précision maximale du suivi du point de puissance est supérieure à 99,5 % |
| Le module redresseur adopte une technologie de compensation active du facteur de puissance, la valeur du facteur de puissance peut atteindre 0,99. | |
| L'efficacité maximale du module redresseur est supérieure à 93 % | |
| L'efficacité maximale du module solaire est supérieure à 95 % | |
| Le module solaire et le module redresseur ont une densité de puissance élevée | |
| Le module solaire et le module redresseur adoptent la technologie non destructive de remplacement à chaud, c'est-à-dire Plug-and-Play.Il faut moins d'une minute pour remplacer le module solaire et le module redresseur | |
| Le module solaire et le module redresseur ont une fonction de protection contre les surtensions de sortie, y compris une protection matérielle contre les surtensions et une protection logicielle contre les surtensions.Et la protection logicielle contre les surtensions dispose de deux modes en option : le premier mode de verrouillage contre les surtensions, le quatrième mode de verrouillage contre les surtensions. | |
| Gestion de la batterie | Gestion parfaite de la batterie : protection de la batterie et fonctions telles que la régulation automatique de la tension, la limitation du courant en continu, le calcul de la capacité de la batterie, l'égalisation automatique/conversion de charge flottante, le test de batterie en ligne. |
| Gestion complémentaire de la lumière et de l'électricité | Fonction de gestion complémentaire lumière/électricité parfaite, qui peut atteindre la priorité de l'alimentation en énergie solaire et maximiser l'utilisation de l'énergie solaire |
| Statistique de puissance | Consommation d'électricité de charge, énergie générée par l'énergie solaire, énergie générée par le secteur, énergie générée par DG, décharge de la batterie, charge de la batterie |
| Enregistrement de données |
Enregistrement de 90 jours de données historiques, les données historiques peuvent être téléchargées. 200 enregistrements d'alarme historique, 10 groupes de données de test de batterie |
| Fonction d'alarme | Fonctions parfaites de protection contre les défauts et d'alarme de défaut |
| Conception de réseau |
Fournir des contacts secs et d'autres ports de communication pour la flexibilité du réseau ; Activation de la mise à niveau du logiciel de l'extrémité proximale et du fonctionnement sans surveillance |
| Interface de fonctionnement humanisée |
L'écran LCD est conçu avec un angle de 15 degrés, ce qui est plus intuitif et plus pratique pour l'utilisateur. Interrogez les paramètres de fonctionnement, les statistiques et les alarmes historiques du système via l'écran LCD. Contrôler le système manuellement via l'écran LCD |
| Protection contre la foudre | Conception parfaite de protection contre la foudre des côtés AC et DC |
| Conception économe en énergie | Le système, en plus de la fonction d'économie d'énergie en veille du module redresseur, prend également en charge et donne la priorité à l'utilisation de l'énergie solaire apportée à la charge, utilise pleinement l'énergie solaire, pour réaliser des économies d'énergie et réduire les émissions de gaz à effet de serre. |
| Type extérieur | Le niveau de protection du système va jusqu'à IP55, peut être utilisé à l'extérieur.Le système est compact et facile à installer |
|
Système
|
Tous les équipements du système prennent en charge la maintenance à l'avant |
| Le système adopte la technologie de veille du module redresseur, un double contacteur à régime stable, un shunt de faible puissance et une technologie réglable en vitesse du ventilateur, et dispose d'une fonction d'économie d'énergie plus importante. | |
| Le chauffage AC en option permet au système de fonctionner de manière fiable à basse température | |
| Surveillance à distance | Le modem est configuré avec la fonction GPRS qui peut réaliser une surveillance à distance en fournissant des données au serveur Internet. |
Application de boîtier de stockage d'énergie
Notre armoire est largement utilisée dans l'industrie de la communication extérieure.L'armoire peut être équipée de divers équipements de communication, d'un système d'alimentation redresseur, d'une unité de surveillance, d'une batterie, d'une fibre optique, etc. Convient pour une utilisation dans les rues, les sommets des bâtiments, les sommets des montagnes, les zones urbaines, rurales, résidentielles et autres zones.

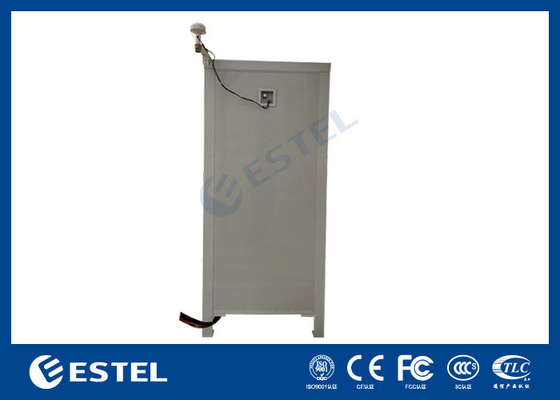

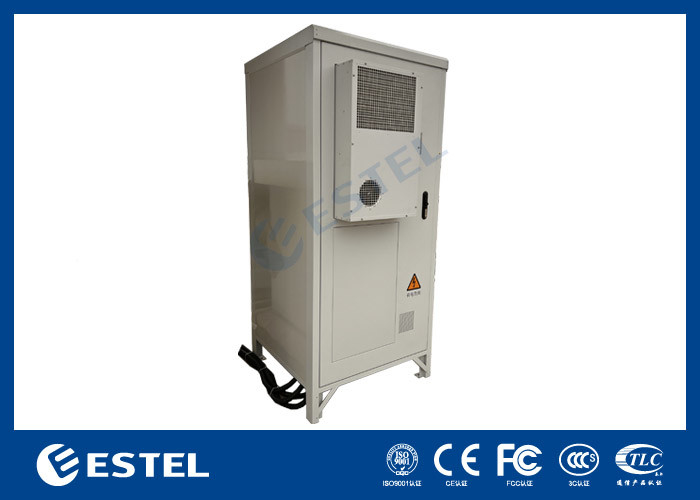

Photos du cabinet :
