Cabinet de télécommunications extérieur à deux portes avec PDU / plateau de batterie / climatiseurs
Détails sur le produit:
| Lieu d'origine: | Shenzhen, en Chine |
| Nom de marque: | ESTEL |
| Certification: | IP55 |
| Numéro de modèle: | Pour les produits de la catégorie 1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Casse en bois avec palettes |
| Délai de livraison: | 35 jours |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 2000 |
|
Détail Infomation |
|||
| L'espace interne: | 19 pouces et 20U. | Matériel: | Acier galvanisé |
|---|---|---|---|
| Montage: | à l'aide d'un dispositif de détection | Réfrigération: | Air conditionné |
| Portes: | Porte avant et porte arrière | Isolement: | PEF 20 mm |
| Mettre en évidence: | Armoire de télécommunication extérieure avec plateau de batterie,Cabinet de télécommunications extérieur à deux portes,Armoire de télécommunication extérieure avec PDU |
||
Description de produit
Cabinet de télécommunications extérieur à deux portes avec climatisation et plateau de batterie
1- Cabinet de télécommunications extérieurs à deux portes avec climatiseur
1.1 Appareils à deux portes avec climatiseur pour appareils de télécommunication extérieurs
L'armoire est en acier galvanisé, double paroi, épaisseur: 1,2 mm, avec 20 mm PEF.
1.2 Structure d'un cabinet de télécommunications extérieur à deux portes avec climatiseur
L'armoire comprend un rail de 19 ′′ pour l'installation des équipements.
1.3 Porte et serrure du placard
L'armoire comprend une porte d'entrée, totalement une porte.
La porte de l'armoire utilise une structure intégrée.
L'angle d'ouverture de la porte est jusqu'à 110° et le dispositif de limite de la porte peut limiter l'angle d'ouverture.
2. Cabinet de télécommunications extérieur à deux portes avec climatiseur Paramètre technique
| Configuration | Nom de l'article | Paramètre technique | |||
| Le cabinet | Modèle | Pour les produits de la catégorie 1 | |||
| Niveau de protection | Pour la protection contre la corrosion | ||||
| Dimension extérieure | La valeur de l'échantillon doit être supérieure ou égale à: | ||||
| Dimension interne | 19 pouces 20 U | ||||
| Matériel |
Acier galvanisé, épaisseur 1,2 mm, paroi unique. Épaisseur des pièces de roulement: 2,0 mm |
||||
| Isolement | PEF de 20 mm | ||||
| Le revêtement | Couche en poudre de polyester | ||||
| Couleur | RAL7035 Pour les véhicules à moteur électrique | ||||
| Fermeture | Système de verrouillage à trois points anti-vol | ||||
| La charnière | Charnière intérieure | ||||
| Options d'installation | à l'aide d'un dispositif de détection | ||||
| Routage par câble | Cable dans et hors du fond de l'armoire | ||||
| Maintenance | Une porte avant, une porte arrière. | ||||
| Réfrigération | Optionnel | Air conditionné | Air conditionné à courant continu | Échangeur de chaleur |
Directement ventilation |
| Capacité de refroidissement | Unité d'alimentation | Unité d'alimentation | 80 W/K | 180CFM | |
| Voltage d'entrée | Pour les appareils à commande numérique | 48 VDC | 48 VDC | 48 VDC | |
| La communication | Résistance à la compression | Résistance à la compression | Résistance à la compression | / | |
| Unité de distribution électrique | Voltage | Le système de freinage doit être équipé d'un dispositif de freinage de freinage. | |||
| Résultats de l'analyse | - Je ne sais pas.DPN 2*10A/1p (facultatif) | ||||
| Produits | - Je ne sais pas.DPN 2*16A/1P (facultatif) | ||||
| Capteurs | Capteur de porte, capteur d'eau, capteur de température et d'humidité, capteur de fumée | ||||
| Unité de surveillance de l'environnement |
Installation de 19 pouces, hauteur 1U, tension d'entrée 48VDC, port de communication: SNMP valeur d'entrée de commutation passive à 9 voies, valeur d'entrée de commutation active à 6 voies, sortie de relais à 6 voies. |
||||
| Autres | Lampe à LED à 48 VDC pour l'éclairage,interrupteur LED | ||||
| Environnement | Température de fonctionnement | -40°C ~+55°C (+Radiation solaire) | |||
| Température de stockage | -40°C à +70°C | ||||
| Humidité de travail | 5% à 95% (pas de condensation) | ||||
| Altitude de travail | 0 à 4000 mètres | ||||
3. Double porte avec climatiseur Cabinet de télécommunications extérieur
3.1 L'armoire est à l'épreuve de la poussière, du soleil et de la pluie, utilisée en extérieur.
3.2 Le refroidissement de l'armoire utilise un échangeur de chaleur de 80 W/K.
3.3 y compris une lampe à LED d'éclairage AV220V, installée sur le dessus de l'armoire.
3.4 Composé de deux capteurs de porte, dont l'un est utilisé pour l'allumage/éteinte de la lampe LED, et l'autre pour l'alarme d'ouverture de la porte.
3.5 La disposition de l'armoire est raisonnable, ce qui facilitera l'accès aux câbles, leur fixation et leur mise à la terre.

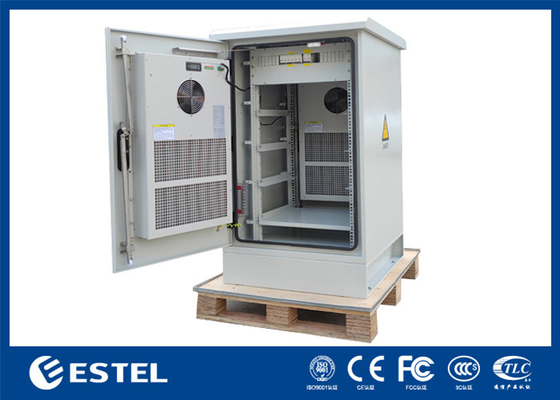

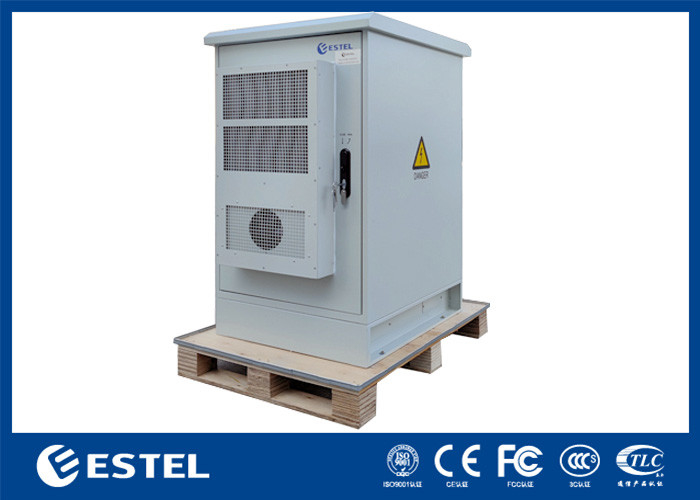

4. Images du cabinet:
5. Spécifications techniques
(1) Conditions environnementales applicables:
- Température de fonctionnement: -40°C ~ + 75°C
- Température de stockage: -50°C ~ + 70°C
- Température de transport: -50 °C à + 70 °C
- Humidité relative (RH): 5% à 99%
- Pression de l'air: 62 kPa ~ 101 kPa (similaire à 0 m ~ 5000 m d'altitude)
(2) Matériau: acier galvanisé de bonne qualité
(3) Traitement de surface: peinture en poudre, revêtement extérieur en polyester gris clair RAL 7035
(4) Protection contre les pénétrations: IP55
(5) Rétraction de la flamme: conforme à l'essai A de la norme GB5169.7
(6) Résistance à l'isolation:la résistance d'isolation entre les dispositifs de mise à la terre et les parties du corps de l'armoire n'est pas inférieure à 2 × 104M/500V ((DC).
(7) Résister à la tension:la tension de résistance entre les dispositifs de mise à la terre et les pièces de la carrosserie de l'armoire n'est pas inférieure à 3000 V ((DC) /min.
6. Les accessoires
6.1 Feu de service
L'éclairage de service est utilisé pour obtenir une lumière supplémentaire à l'intérieur de l'armoire.
6.2 Échangeur de chaleur
L'armoire comprend un échangeur de chaleur de 80 W/K, installé sur la porte de l'armoire.
7. Emballage
Emballages en bois
