IP55 30U Armoire d'alimentation extérieure intégrée avec capteurs de système de rectificateur Enveloppe en acier inoxydable
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ESTEL |
| Certification: | ISO9001, CE, RoHs |
| Numéro de modèle: | Pour les appareils de traitement des eaux usées |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Étui en bois |
| Délai de livraison: | 3 à 4 semaines |
| Conditions de paiement: | L/C, Western Union, T/T |
| Capacité d'approvisionnement: | 5000 PCs/mois |
|
Détail Infomation |
|||
| Numéro de modèle: | Pour les appareils de traitement des eaux usées | Un compartiment:: | 19 pouces, 30U |
|---|---|---|---|
| Matériel des armoires: | Acier inoxydable | Dimension extérieure: | W×D×H 900×900×2100mm |
| Ventilateurs: | 48 VDC | Hauteur du redresseur: | 5U |
| Air conditionné: | Capacité de refroidissement: 3000 W | Grade IP: | Pour la protection contre la corrosion |
| La porte: | Une entrée principale | personnalisé: | - Oui, oui. |
| Mettre en évidence: | Équipement de protection contre la pollution par les gaz,Armoire électrique extérieure en acier inoxydable,Équipement électrique extérieur 30U |
||
Description de produit
IP55 30U Armoire d'alimentation extérieure intégrée avec capteurs de système de rectificateur Enveloppe en acier inoxydable
1Paramètres techniques de l'appareil électrique extérieur 30U
| Je ne veux pas. | Nom de l'article | Quantité | Unité | Les spécifications |
| 1. | Armoire électrique extérieure | 1 | Réglage | (1) Dimension extérieure: largeur* largeur* hauteur 900*900*2100 mm |
| 2. | Conditionneur d'air | 1 | Réglage | Capacité de refroidissement: 3000 W, alimentation électrique: 48 VDC |
| 3. | Ventilateurs de ventilation directe auxiliaires | 2 | Le PC | 48VDC, installé sur la porte du cabinet |
| 4. | Système de rectificateur | 1 | SET | 48V 300A,support du protocole de communication SNMP |
| 5. | Capteur d'eau | 1 | Le PC | Optionnel |
| 6. | Capteur de fumée | 1 | Le PC | Optionnel |
| 7. | Capteur de température et d'humidité | 1 | Le PC | Optionnel |
| 8. | Capteur de porte | 1 | Le PC | Optionnel |
| 9. | Lampe à LED | 1 | Le PC | 48 VDC |
| 10. | Le paquet | 1 | Réglage | Étui en bois |
2Paramètre du système de rectificateur de l'armoire en acier inoxydable pour enceinte extérieure
| Catégorie | ET483300-002 | |
| Système | Dimension (en mm) | 482.0 ((W) * 350.0 ((D) * 5U ((H) |
| Le poids | ≤ 25 kg ((sans le module rectificateur) | |
| Mode de refroidissement | Refroidissement naturel | |
| Mode d'installation | Installé sur un support de 19 pouces ou à l'intérieur de l'armoire | |
| Grade IP | Résistance à la corrosion | |
| Distribution du courant alternatif | Voltage d'entrée | 380Vac, trois phases |
| Capacité d'entrée | 1*63A/4P | |
| Fréquence d'entrée | 45 à 65 Hz, noté 50/60 Hz | |
| SPD à courant alternatif | 20 kA/40 kA, 8/20 μs | |
| Distribution en courant continu | Voltage de sortie | -43~-58VDC,valeur nominale:-53,5VDC |
| Capacité maximale | 18kW ((6*3000W module de redresseur) | |
| Connexion à la batterie | 2*125A/1P | |
| Disjoncteurs de charge | Les données relatives à l'émission de gaz à effet de serre doivent être fournies à l'autorité compétente. | |
| SPD à courant continu | 10 kA, 8/20 μs | |
| Module de rectificateur | Efficacité | La charge nominale ≥96%@340Vdc/53,5VDC |
| Puissance nominale | Le courant électrique est de 3000 W ((85 ¢ 300 Vdc) | |
| Température de fonctionnement | -40°C~+75°C (débit plein inférieur à 50°C) | |
| Dimension | 105.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Mode de refroidissement | Refroidissement forcé par ventilateur | |
| Contrôleur | Entrée de signal | 4 AI ((3 température de la batterie, 1 température ambiante), 6 DI ((SPD, 6 DI commun) |
| Sortie d'alarme | 4 contact à sec | |
| Port de communication | Interface LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Mode d'affichage | Disque LCD | |
| Environnement | Température de fonctionnement | -40°C à +65°C |
| Température de stockage | -40°C à +70°C | |
| Humidité de fonctionnement | 0% à 95% (non condensé) | |
| Hauteur | 0~3000m ((Si l'altitude est comprise entre 2000m et 3000m, la température maximale de fonctionnement diminue de 1°C à mesure que l'altitude augmente de 200m.) | |
3. ESTEL Armoire de télécommunication extérieure avec système de rectification Introduction:
L'armoire extérieure est largement utilisée dans les opérateurs de télécommunications, les sites de télécommunications mobiles, les petits abris extérieurs, les armoires de commande électrique ferroviaire, la police électronique, les stations de base de communication,stations de détection de l'air extérieur, les armoires de contrôle solaire, etc.

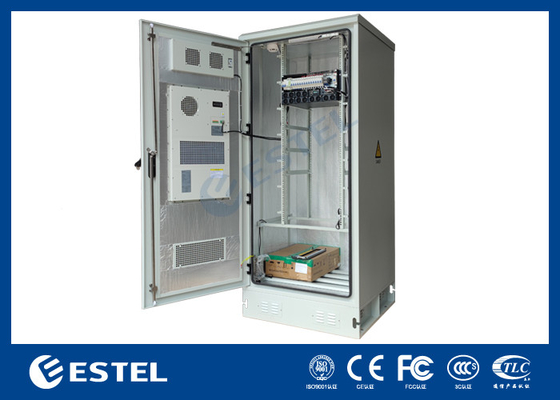

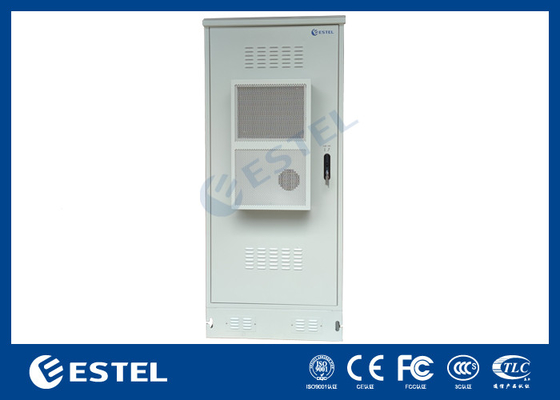

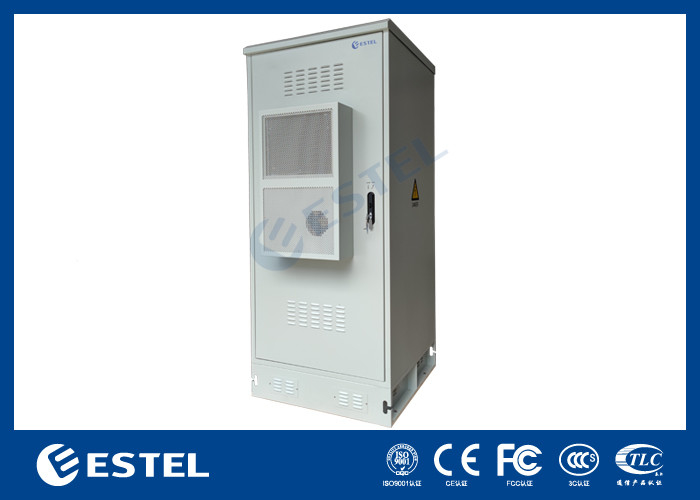

4. Images de l' électroménager extérieur intégré
5. Armoire extérieure avec capteurs
Pour ceux qui ont besoin de plus que de l'armoire standard, cette série peut également offrir une véritable sécurité de la solution personnalisée avec beaucoup d'options disponibles,fournir un environnement climatisé pour tout équipement électroniqueIl fournit un environnement sécurisé et climatisé pour tout équipement électronique.
Ce placard de batteries de 1750 mm de haut et 750 mm de large et 750 mm de profondeur est le choix idéal pour les besoins en rayonnages extérieurs.
| La norme | Définition |
| Les États membres doivent respecter les dispositions de la présente directive. | Compatibilité électromagnétique |
| GB4706.1 | Sécurité des appareils ménagers et des appareils électriques à usage similaire. |
| Je vous en prie.1 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - stockage |
| Je vous en prie.2 | Conditions environnementales existantes dans l'application des produits électriques et électroniques - transports |
| Je vous en prie.3 | Conditions environnementales existantes dans l'application pour les produits électriques et électroniques - utilisation |
